10月17日上午，上海宝冶参建的全球首条搭载无精密金属掩模版技术的高世代AMOLED生产线——合肥国显8.6代AMOLED生产线项目土建工程B标段封顶，标志着该项目生产区全面封顶。据了解，该项目总投资550亿元,是安徽新型显示产业有史以来单体投资最大的项目。

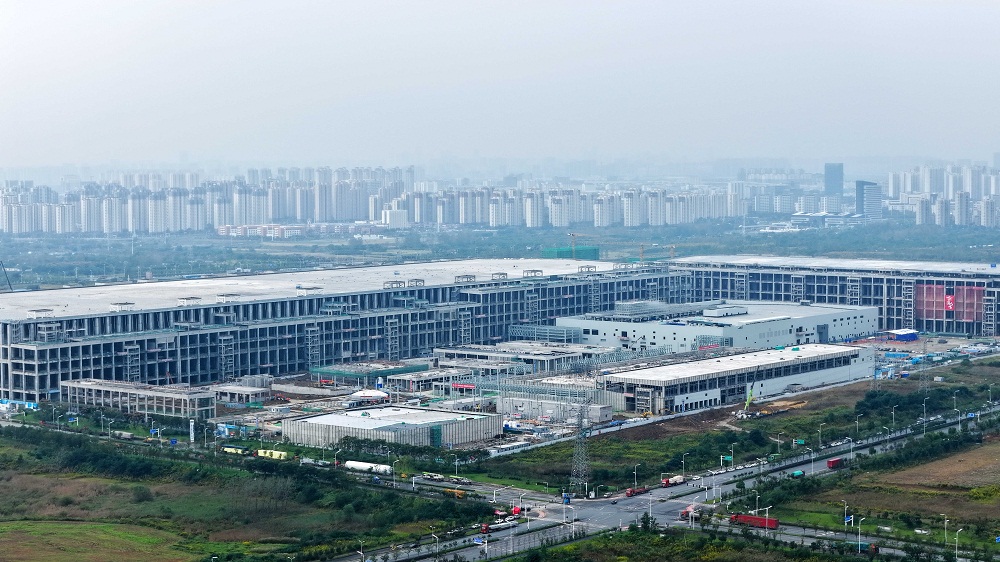

项目位于合肥新站高新区魏武路与祥和路交口,总占地面积约1040亩,和北京故宫占地体量相当。今年8月11日，约80万平方米的主厂房工程率先实现封顶，刷新全球同类规模厂房建设速度纪录。

项目土建工程B标段总建筑面积约43万平方米，由上海宝冶承建，涵盖屏体厂房、综合动力站、废水处理站等核心设施，其建设质量直接关系到后续高端面板生产的稳定性。

“土建工程B标段自今年2月28日标段启动建设以来，项目团队克服工程规模大、施工难度高、交叉作业多等挑战，仅用7个月完成厂房全部主体结构施工。我们严格把控材料质量与施工工艺，确保符合高端电子设备安装要求。同时，坚持‘安全第一’原则，通过建立ESH管理体系、引入AI天眼智能监控、实施网格化管理，实现建设周期安全生产‘零’事故。”上海宝冶副总经理于百军介绍道。

据了解，合肥国显第8.6代AMOLED生产线项目是合肥市政府加快建设战略性新兴产业集群工程的重点举措，也是全球首条搭载无精密金属掩模版技术(ViP)的高时代AMOLED生产线,有望重塑全球显示产业竞争格局。

项目由合肥国显负责建设和运营。在技术转化上，维信诺和合肥国显将大力协同，设计产能每月3.2万片玻璃基板(尺寸为2290mm×2620mm)，可生产更大尺寸的AMOLED面板,涵盖平板、笔电、车载、显示器等多尺寸应用领域。

该技术通过半导体光刻工艺实现AMOLED像素制备，摆脱了传统工艺的限制，具备独立像素、高精度、高良率等核心优势。该技术面板在分辨率、功耗、寿命等关键指标上实现倍数级突破，充分应对AI时代下显示产品个性化性能要求，以技术升级带动下游终端更新迭代，满足包括智能手机、笔电、车载显示、AR/VR等产品更清晰画质、更长续航及更稳定性能需求。

目前，在合肥新站高新区，显示的尺寸“有大有小”、形态“可刚可柔”、效果“能实能虚”，各类面板年出货量约占全国的1/7，显示企业数量占全市2/3以上，产值超800亿元，形成了国内面板产能最大、产业链最完善、技术水平最先进的产业集群，成为具有全球显示度的“产业地标”。

（安徽商报 元新闻记者 张剑 通讯员 张敏 文/摄）
